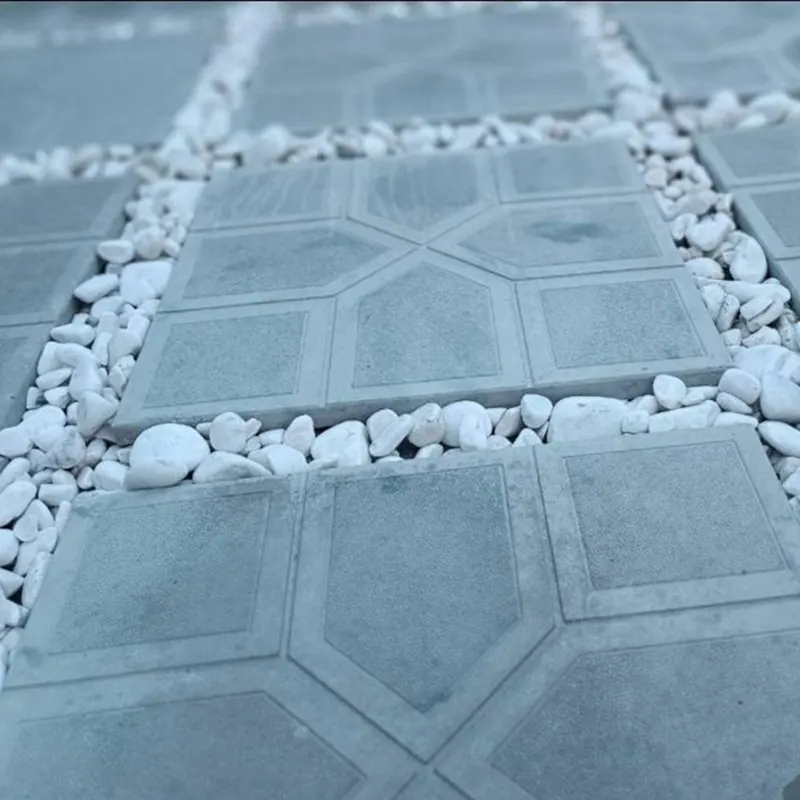

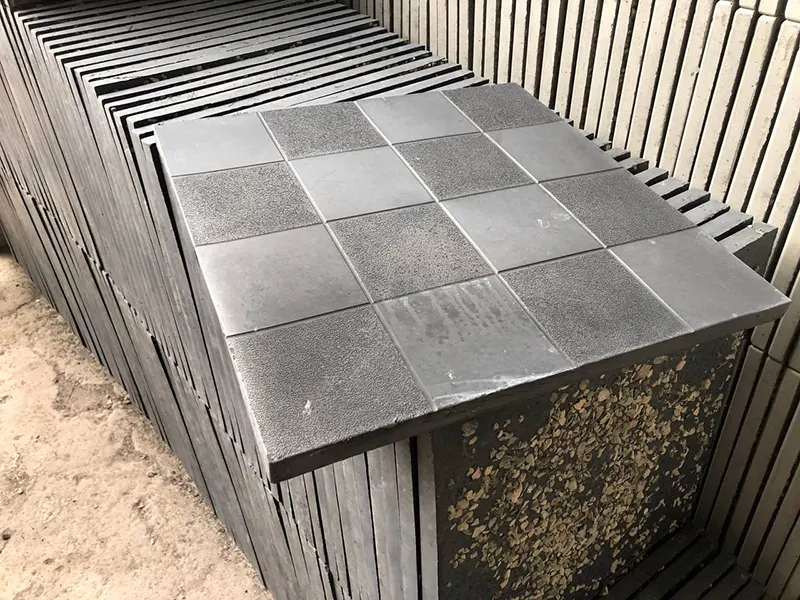

کنترل کیفیت موزاییک: چکلیست کامل قبل از نصب و هنگام تحویل پروژه
کنترل کیفیت موزاییک: چکلیست کامل قبل از نصب و هنگام تحویل پروژه
اجرای یک کفسازی بادوام و زیبا، بدون یک نظام دقیق برای کنترل کیفیت موزاییک، به قمار شباهت دارد. هر قطعه موزاییک که بدون بازرسی وارد پروژه میشود، میتواند در آینده به ترک، شوره، لبپریدگی یا اختلاف رنگ منجر شود و هزینههای سنگینی بر دوش کارفرما بگذارد. این چکلیست جامع که بر اساس استانداردهای ملی ایران، نشریات سازمان برنامه و بودجه و تجربههای میدانی پیمانکاران برتر تدوین شده است، تمام مراحل کنترل کیفیت موزاییک را از لحظه ورود کالا تا تحویل نهایی پروژه پوشش میدهد. با بهرهگیری از جداول معیار پذیرش/رد، روشهای نمونهبرداری آماری و تستهای میدانی ساده، این راهنما ابزاری بیبدیل برای شهرداریها، سازندگان و مالکان خواهد بود تا از انطباق کامل مصالح و اجرا با مشخصات فنی اطمینان حاصل کنند.
چارچوب استاندارد: مستندات مرجع و گواهیهای ضروری
پیش از هر بازرسی، باید بدانیم محصول باید با چه معیارهایی سنجیده شود. در ایران، مهمترین مراجع برای کنترل کیفیت موزاییک عبارتند از:
-
استاندارد ملی ایران به شماره ۷۵۵: ویژگیهای موزاییکهای بتنی شامل مقاومت فشاری، جذب آب، ابعاد و ظاهر.
-
استاندارد ملی ایران ۱-۱۳۹۱۵: برای سنگهای مصنوعی و موزاییکهای پلیمری.
-
نشریه شماره ۱۰۱ سازمان برنامه و بودجه: ضوابط اجرایی کفسازی معابر و پیادهروها.
-
مبحث ششم مقررات ملی ساختمان: بارهای مرده و الزامات سازهای.
-
استاندارد ASTM C1028: اندازهگیری ضریب اصطکاک و لغزندگی سطح.
از تأمینکننده بخواهید پیش از عقد قرارداد، گواهی بازرسی کالا صادر شده توسط آزمایشگاه همکار سازمان ملی استاندارد و شناسنامه بچ تولید را ارائه دهد. در پروژههای شهرداری، ارائه این مدارک برای هر محموله الزامی است و عدم تطابق کد بچ با گواهی، دلیل کافی برای توقف تخلیه است.
مرحله اول: کنترل کیفیت هنگام ورود کالا (پیش از تخلیه کامل)
هنگامی که کامیون حامل موزاییک به کارگاه میرسد، پیش از تخلیه کامل، باید بازرسی اولیه انجام شود. هدف این مرحله، جلوگیری از ورود مصالح معیوب به انبار یا محل نصب است. موارد زیر باید بررسی شوند:
-
تطابق بارنامه و شناسنامه: تعداد کارتنها، ابعاد و کد بچ باید با سفارش و گواهیهای ارسالی مطابقت داشته باشد.
-
شرایط بستهبندی: کارتنها و پالتها نباید آسیبدیده، خیس یا له شده باشند. شکستگی بستهبندی معمولاً نشانه ضربه در حمل است.
-
بازرسی چشمی نمونههای تصادفی: حداقل ۵٪ کارتنها را باز کنید و از هر کارتن چند قطعه را از نظر لبپریدگی، ترک و یکنواختی رنگ بررسی نمایید.
-
رطوبت ظاهری: قطعات نباید خیس یا دارای شوره باشند. رطوبت میتواند نشانه نگهداری نامناسب یا جذب آب بالا باشد.
اگر در این مرحله بیش از ۵٪ قطعات بازرسیشده دارای عیب ظاهری باشند، کل محموله باید متوقف شده و با اطلاع ناظر، نمونهگیری کامل انجام شود.
روش نمونهبرداری آماری و اندازه نمونه
برای کنترل کیفیت موزاییک در پروژههای بزرگ، بازرسی تکتک قطعات نه ممکن است و نه لازم. روش علمی، نمونهبرداری تصادفی بر اساس استاندارد ANSI/ASQ Z1.۴ یا ISO ۲۸۵۹ است. جدول زیر اندازه نمونه پیشنهادی برای حجمهای مختلف محموله را نشان میدهد (سطح بازرسی عمومی II، سطح کیفیت قابل قبول AQL=۲.۵):
| حجم محموله (قطعه) | اندازه نمونه (n) | حداکثر تعداد معیوب مجاز (c) |
|---|---|---|
| تا ۱۵۰ | ۱۳ | ۱ |
| ۱۵۱ – ۲۸۰ | ۲۰ | ۱ |
| ۲۸۱ – ۵۰۰ | ۳۲ | ۲ |
| ۵۰۱ – ۱۲۰۰ | ۵۰ | ۳ |
| ۱۲۰۱ – ۳۲۰۰ | ۸۰ | ۵ |
| ۳۲۰۱ – ۱۰۰۰۰ | ۱۲۵ | ۷ |
اگر تعداد قطعات معیوب در نمونه بیشتر از عدد مجاز باشد، کل محموله باید مرجوع شود یا با هزینه تأمینکننده تفکیک و بازرسی صددرصد گردد. نمونهها باید به صورت کاملاً تصادفی از قسمتهای مختلف کامیون و پالتها انتخاب شوند.
جدول معیارهای پذیرش / رد برای مشخصات فیزیکی و شیمیایی
آزمونهای آزمایشگاهی، قطعیترین روش برای کنترل کیفیت موزاییک هستند. برای هر ۵۰۰ متر مربع (یا هر بچ تولید)، یک سری نمونه باید به آزمایشگاه معتمد ارسال شود. جدول زیر معیارهای پذیرش را خلاصه میکند:
| مشخصه | روش آزمون استاندارد | معیار پذیرش (کاربری عمومی) | معیار پذیرش (معابر شهری) |
|---|---|---|---|
| مقاومت فشاری (MPa) | ISIRI 755 / ASTM C39 | ≥ ۳۵ | ≥ ۴۵ |
| مقاومت خمشی (MPa) | ASTM C293 یا ISIRI | ≥ ۴.۵ | ≥ ۶ |
| جذب آب (٪) | ISIRI 755 / ASTM C140 | ≤ ۵ | ≤ ۳ (مناطق سردسیر ≤ ۲) |
| عمق سایش (mm) | ASTM C944 یا ISIRI | ≤ ۳ | ≤ ۲.۵ |
| ضریب اصطکاک (SRV) | ASTM C1028 | ≥ ۴۵ | ≥ ۵۵ |
| ابعاد (تلرانس) | کولیس / گونیا | طول و عرض ± ۲ mm، ضخامت ± ۳ mm | طول و عرض ± ۱ mm، ضخامت ± ۲ mm |
| گونیا بودن (اختلاف قطرها) | متر / گونیا | ≤ ۳ mm | ≤ ۲ mm |
| پایداری رنگ (تغییر ΔE) | تست UV (QUV 1000h) | ≤ ۳ | ≤ ۲ |
هرگونه عدم انطباق با این اعداد، باید منجر به توقف مصرف و ارجاع به تأمینکننده شود. در پروژههای شهری، آزمایش مقاومت یخزدگی (ASTM C666) با حداقل ۱۰۰ چرخه نیز الزامی است.
کنترل ابعادی، ظاهری و رنگ
علاوه بر مشخصات فیزیکی، ظاهر و ابعاد نقش مهمی در کیفیت نهایی دارند. جدول زیر عیوب رایج و معیار پذیرش را نشان میدهد.
| عیب | تعریف و حد مجاز | اقدام در صورت مغایرت |
|---|---|---|
| لبپریدگی | هرگونه کندهشدگی لبه با عمق > ۲ mm و طول > ۵ mm | مرجوعی قطعه |
| ترک مویی سطحی | هر ترک قابل مشاهده با چشم غیرمسلح | مرجوعی قطعه و بررسی بچ |
| حفرههای سطحی | بیش از ۲ حفره با قطر > ۲ mm در هر ۱۰۰ cm² | مرجوعی قطعه |
| ناهماهنگی رنگ | اختلاف رنگ واضح بین قطعات همبچ (ΔE>۲) | تفکیک و مرجوعی قطعات مغایر |
| لکههای آهکی یا شوره | هرگونه شوره گسترده | بررسی جذب آب و احتمال مرجوعی |
| عدم یکنواختی ضخامت | اختلاف ضخامت در دو سر قطعه > ۳ mm | مرجوعی قطعه |
| نقص در طرح/بافت (واش بتن) | ریزش سنگدانهها یا سطح شستهنشده یکنواخت | مرجوعی قطعه |
نکته مهم: رنگ موزاییک باید در نور طبیعی و در کنار هم بررسی شود. گاهی در انبار با نور مصنوعی اختلاف رنگ دیده نمیشود اما در کف تمامشده خود را نشان میدهد. همیشه یک «قطعه شاهد» از هر بچ را نزد خود نگه دارید.
مرحله دوم: بازرسی بستر و شرایط محیطی پیش از نصب
کنترل کیفیت موزاییک تنها به خود قطعه محدود نمیشود؛ بستر نصب نیز باید تأیید شود. پیش از شروع نصب، این موارد را بازرسی کنید:
-
صافی و تراز بستر: ناهمواری بیش از ۳ میلیمتر در طول ۲ متر قابل قبول نیست. از شمشه بلند و تراز لیزری استفاده کنید.
-
تراکم بستر خاکی/سیمانی: بستر باید متراکم و بدون نشست باشد. در بسترهای خاکی، آزمایش تراکم با میله فولادی انجام شود.
-
شیببندی: شیب مورد نظر (معمولاً ۱.۵ تا ۲٪) باید با شلنگ تراز یا تراز لیزری کنترل شود.
-
عایق رطوبتی: در فضاهای مرطوب یا روی بام، سلامت عایق رطوبتی پیش از نصب تأیید شود.
-
شرایط جوی: دمای محیط بین ۵ تا ۳۵ درجه سانتیگراد باشد. از نصب در یخبندان یا آفتاب سوزان خودداری کنید.
-
مصالح جانبی: ملات یا چسب باید تازه، با تاریخ مصرف معتبر و مطابق مشخصات فنی باشد. نسبت اختلاط ملات بهصورت وزنی کنترل شود.
مرحله سوم: کنترل حین نصب (تراز، شیب، درز، چسب/ملات)
در حین اجرا، ناظر باید بهطور مستمر این موارد را پایش کند:
-
ضخامت ملات یا چسب: ملات ماسهسیمان ۳-۵ سانتیمتر و چسب پلیمری ۲-۵ میلیمتر. ضخامت بیش از حد ملات باعث نشست و ترک میشود.
-
پوشش چسب: در روش چسب، سطح پشت موزاییک باید حداقل ۸۰٪ پوشش داده شود. میتوان با بلند کردن یک قطعه تازهنصب این موضوع را بررسی کرد.
-
تراز هر ردیف: با تراز لیزری، انحراف از تراز نباید بیش از ۳ میلیمتر در ۲ متر باشد.
-
عرض درزها: درز بین قطعات باید یکنواخت (۴-۶ میلیمتر) باشد. از فاصلهدهنده (اسپیسر) استفاده شود.
-
درز انبساط: درزهای سازهای و انبساطی باید رعایت شوند و با فوم و ماستیک مناسب پر شوند. فاصله درز انبساط در معابر حداکثر ۴-۶ متر است.
-
برشها: لبههای برشخورده باید صاف و بدون لبپریدگی باشند. قطعات برشخورده در محلهای کمدید نصب شوند.
-
پاکیزگی سطح: دوغاب اضافی نباید بیش از ۳۰ دقیقه روی سطح باقی بماند.
مرحله چهارم: کنترل پس از نصب و هنگام تحویل پروژه
پس از تکمیل نصب و عملآوری، نوبت به کنترل کیفیت موزاییک نهایی میرسد. این مرحله تعیین میکند که پروژه آماده تحویل است یا نیاز به اصلاح دارد. چکلیست زیر را کامل کنید:
چکلیست تحویل نهایی پروژه
| مورد بازرسی | روش کنترل | معیار پذیرش | وضعیت |
|---|---|---|---|
| بازرسی ظاهری کلی | مشاهده از فاصله ۲ متری | یکنواختی رنگ و بافت، عدم وجود لکه یا ترک | ☐ |
| تست توخالی بودن (ضربهسنجی) | ضربه زدن با چکش لاستیکی یا میله فلزی | صدای توخالی غیرقابل قبول است (نشانه چسبندگی ضعیف) | ☐ |
| کنترل تراز سطح | تراز لیزری یا شمشه ۲ متری | انحراف ≤ ۳ mm در ۲ متر | ☐ |
| کنترل شیب و زهکشی | آبریزی آزمایشی یا شلنگ تراز | آب به سمت آبرو جاری شود، آبماندگی نداشته باشیم | ☐ |
| یکنواختی درزها | اندازهگیری با گیج | عرض درز ۴-۶ mm و یکنواخت | ☐ |
| سلامت درز انبساط | بازرسی چشمی | درزها پر و بدون ترک باشند | ☐ |
| تست لغزندگی | پاندول SRV (در صورت الزام) | SRV ≥ ۴۵ (خشک) و ≥ ۳۵ (تر) | ☐ |
| کنترل لبهها و گوشهها | بازرسی چشمی | بدون لبپریدگی یا شکستگی | ☐ |
| پاکیزگی نهایی | بازرسی چشمی | عدم وجود دوغاب، سیلر یا آثار چسب | ☐ |
| انطباق با نقشهها | مقایسه با نقشه اجرایی | تطابق ابعاد، الگو و محل درزها | ☐ |
اگر هر یک از موارد این چکلیست مردود شود، باید منطقه معیوب علامتگذاری و پیش از تحویل، اصلاح گردد. برای تست توخالی، هر قطعهای که صدای پوکی میدهد باید با چسب تزریقی یا تعویض اصلاح شود.
تستهای میدانی ساده و مؤثر
برای کنترل کیفیت موزاییک بدون نیاز به آزمایشگاه، این تستها را میتوان در محل انجام داد:
-
تست صدای زنگ (پیش از نصب): دو قطعه را به آرامی به هم بزنید. صدای زنگدار و شفاف نشانه تراکم خوب است؛ صدای خفه هشدار است.
-
تست جذب آب سریع: چند قطره آب روی سطح و پشت قطعه بریزید. اگر آب در کمتر از ۳۰ ثانیه کاملاً جذب شود، جذب آب بالاست.
-
تست خراش: با یک کلید فلزی روی سطح بکشید. خراش سطحی کمعمق طبیعی است؛ خراش عمیق و پودری نشانه ضعف است.
-
تست لبه: ضربه آرام با پیچگوشتی به لبه؛ قطعه سالم نباید لبپر شود.
-
تست جذب روغن (برای پارکینگ): چند قطره روغن روی سطح بریزید، ۱۰ دقیقه صبر کنید و پاک کنید. اگر لکه باقی ماند، سطح نیاز به سیلر دارد.
این تستها جایگزین آزمایشهای استاندارد نیستند، اما برای غربالگری اولیه و تصمیمگیری سریع بسیار مفیدند.
مدیریت مغایرتها: مرجوعی، تعمیر و پذیرش مشروط
هنگامی که مغایرتی در کنترل کیفیت موزاییک کشف میشود، اقدام باید متناسب با شدت عیب باشد:
-
مرجوعی: برای عیوب ساختاری (ترک، مقاومت ناکافی، جذب آب بالا) و یا درصد معیوب بالاتر از حد مجاز. محموله بازگردانده شده و تأمینکننده ملزم به جایگزینی است.
-
تعمیر: برای عیوب سطحی مانند لکههای دوغاب یا اختلاف جزئی تراز. تعمیر باید با روشهای تأییدشده انجام شود.
-
پذیرش مشروط: در مواردی که عیب جزئی است و تأثیری بر عملکرد ندارد، با ثبت در صورتجلسه و احتمالاً تخفیف مالی، پذیرفته میشود.
ثبت تمام بازرسیها و تصمیمات در «صورتجلسه کنترل کیفیت» برای شفافیت و مراجعات بعدی ضروری است. در پروژههای شهرداری، این مستندات بخشی از پرونده تحویل است.
چکلیست جامع نهایی برای ناظران و سرپرستان کارگاه
برای استفاده سریع، جدول زیر تمام مراحل کنترل کیفیت موزاییک را یکجا جمعبندی میکند. هر مرحله باید دارای امضا و تاریخ باشد.
| مرحله | مورد بازرسی | ابزار/روش | معیار | تأیید ناظر | تاریخ |
|---|---|---|---|---|---|
| ورود کالا | تطابق بارنامه، بستهبندی، بازرسی چشمی | چشمی، شمارش | ≤ ۵٪ معیوب | ☐ | |
| نمونهبرداری | انتخاب نمونه تصادفی | جدول ANSI | طبق جدول | ☐ | |
| آزمایشگاه | مقاومت، جذب آب، سایش، یخزدگی | استانداردها | طبق جدول | ☐ | |
| بستر | تراز، شیب، تراکم، عایق | شمشه، تراز، میله | انحراف ≤ ۳mm | ☐ | |
| نصب | تراز، درز، پوشش چسب، برش | تراز، گیج | یکنواخت | ☐ | |
| پس از نصب | ضربهسنجی، آبریزی، لغزندگی | چکش، پاندول | بدون توخالی | ☐ | |
| تحویل | انطباق نقشه، پاکیزگی، مستندات | بازبینی | کامل | ☐ |
جمعبندی و توصیههای حرفهای
کنترل کیفیت موزاییک یک رویداد یکباره نیست، بلکه فرایندی پیوسته از لحظه سفارش تا تحویل نهایی است. هر مرحله از این چکلیست، سدی در برابر هزینههای اضافی، تأخیرها و اختلافات حقوقی است. برای شهرداریها که با بودجه عمومی و انتظارات شهروندان سروکار دارند، مستندسازی دقیق بازرسیها و انتخاب تأمینکنندگان دارای گواهینامه معتبر، یک الزام مدیریتی است. سازندگان و مالکان نیز با صرف چند ساعت بازرسی، میتوانند از سرمایهگذاری چند ساله خود محافظت کنند.
در نهایت، به یاد داشته باشید که هیچ چکلیستی جایگزین یک ناظر با تجربه و تأمینکننده متعهد نمیشود. پیش از خرید، سابقه و گواهیهای تولیدکننده را بررسی کنید، نمونههای فیزیکی را در محل و زیر نور واقعی ارزیابی نمایید و از ذکر دقیق الزامات کیفی در قرارداد اطمینان حاصل کنید. با این رویکرد، کفپوشی خواهید داشت که نهتنها در روز تحویل، بلکه برای دههها باکیفیت و زیبا باقی میماند.
